SRM6-12/24 充氣柜
-
- 產品概述

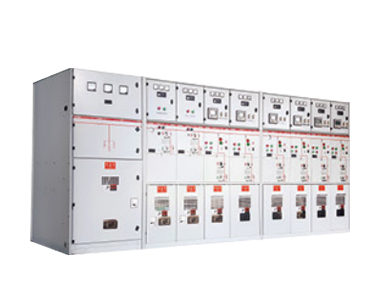

- SRM6- 12/24型SF6氣體絕緣緊湊型金屬封閉開關設備(以下簡稱充氣柜)采用模塊化設計，以其固定式與靈活擴展的完美統-，以十二和終端用戶或網絡節點的要求，同時滿足各種配電開閉所、箱式變電站、電纜分支箱的需要，具有結構緊湊、安全可靠，長壽命、免維護的特點。
-

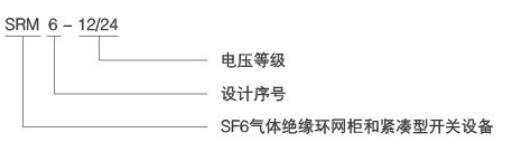

型號及含義
使用環境條件注意事項
● 海拔高度:≤4000m;
● 環境溫度: 40°C~-45C;
● 相對濕度:日平均值≤95%，月平均值≤90%;
● 大氣環境:無腐蝕性和可烯性氣體和煙霧地震烈度不超過8°。
技術參數內容 單位 負荷開關單位 組合電器單元 斷路器單元 額定電壓 KV 12/24 額定頻率 Hz 50 1min工頻耐受電壓(相間、相對地) KV 42/50 1min工頻耐受電壓(隔離端口) KV 48/60 雷電沖擊耐受電壓(相間、相對地) KV 75/125 雷電沖擊耐受電壓(隔離端口) KV 85/145 額定電流 A 630/630 1250/1250 630/630 額定短路開斷電流 KA 31.5 20 額定短路耐受電流 KA 20 / 20/25 額定短路電流耐受時間 S 4 4 機械操作壽命 次 10000 10000 10000 絕緣氣體 SF6 氣體額定工作壓(20°C) MPa 0.04 帶電體防護等級 IP67 同類產品
-
