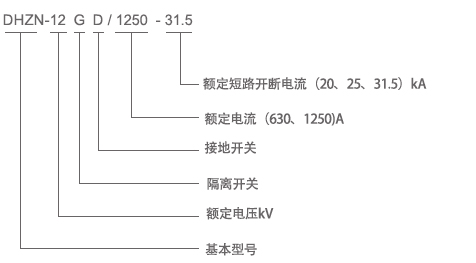

型號及含義

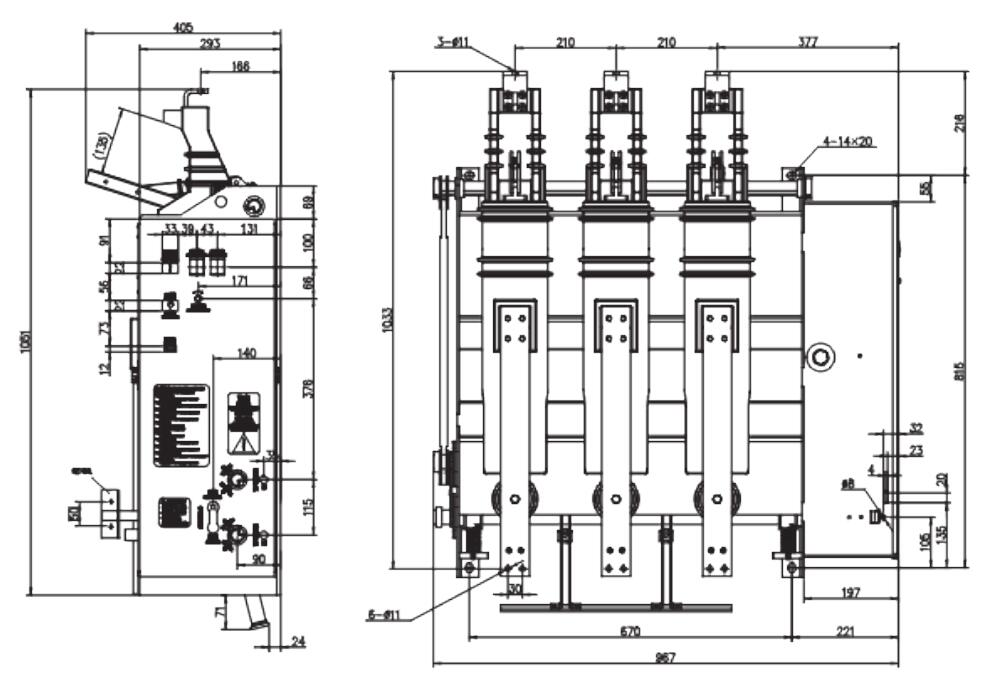

注:如不帶接地開關,接地操作軸起聯鎖軸的作用，外形尺寸不變。
使用環境條件
◆ 周圍環境溫度: -25℃ +40℃ ;
◆ 相對濕度:日平均值<95%， 月平均值<90% ;
◆ 海拔高度:不高于1000m ;
◆ 地震烈度:不超過8度:
◆ 使用場所:無爆炸危險、化學和劇烈振動及污穢。
◆ 海拔高度1000米以上使用條件
◆ 在海拔高度超過1000米的時候。空氣密度相對會下降，這將影響到電器的保護采數。
◆ 使用者在選用開關的時候必須作有關計算。
◆ 建議計算方式:

找出指定地點的高度H，按GB311.1 規定計算出(公式 1)相關的高度采數Ka,將開關的雷電沖擊耐受電壓、工頻耐受電壓乘以Ka, 所得到的數值是開關用在高海拔高度H時，同時在1000米以下的環境內必須達到的耐壓參數。

適用柜型
可裝配在小型固定柜、環網柜或箱變。

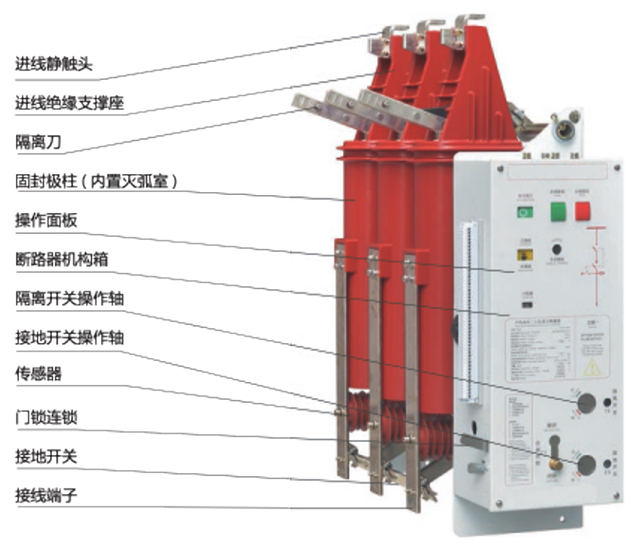

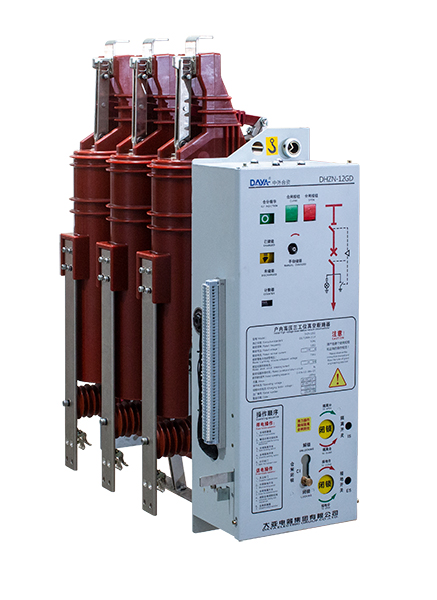

DHZN-12GD系列戶內高壓三工位真空斷路器主回路縱向布置，上部為隔離開關、中部為真空斷路器、下部為接地開關, 操作機構、斷路器機構、聯鎖機構位于開關前部。本開關可以倒安裝。
安全優異的固封極柱
高可靠性、穩定的絕緣性能、結構更堅固、小型化、面維護、更環保、抗機械性能高。
可視隔離斷口
旋轉式隔離開關，分閘后具有可視斷口。
模塊式操作機構
斷路器采用模塊式操作機構、可獨立更換或檢修、互換性好，可以用手動操作，也可選用交、直流儲能操作，實現遠程控制。
三軸分步操作、可靠地機械聯鎖
隔離開關、斷路器、接地開關單獨一個軸軸操作，3軸之間有強制機械聯鎖，防止誤操作。
出線端帶非接觸式帶電顯示傳感器
無電容、采用非接觸式感應技術，安全可靠!
柜門與連接開關設計有可靠聯鎖結構
確保操作人員的安全，免調整的柜門閉鎖。
技術參數

項目	單位	參數
額定電壓	kV	12
( l min) 額定短時工頻耐受電壓:相間/斷口		42/48
額定雷電沖擊耐受電壓(峰值):相間/斷口		75/85
二次回路工頻耐受電壓（1 min）	V	2000
額定頻率	Hz	50
額定電流	A	630 1250
額定短路開斷電流	kA	20	25	31.5
額定峰值耐受電流	kA	50	63	80
額定短路關合電流	kA	50	63	80
4s額定短時耐受電流	kA	20	25	31.5
額定短時耐受電流持續時間	s	4
額定單個/背對背電容器組開斷電流	A	630/400
額定電容器組關合涌流	kA	12.5 (頻率不大于 1000Hz)
額定短路電流開斷次數	次	30
機械壽命(隔離開關1斷路器/按地開關)		3000/10000/3000
動，靜觸頭允許麝損累計厚度	mm	3
額定合用操作電壓	V	MC24/48/110/220 DC24/48/110/220
額定分閘操作電壓
儲能電機額定電壓	V	MC24/48/110/220 DC24/48/110/220
儲能電機額定功率	V	70
儲能時間	s	≤ 15
觸頭開距	mm	9 ± 1
超行程		3.5 ± 0.5
觸頭合閘彈跳時間	ms	≤ 2
三相分、合用不同期性		≤ 2
分閘時間(額定電壓)		≤ 40
合閘時間(額定電壓)		≤ 60
平均分閘速度(觸頭剛分、6mm)	m/s	0.9 ~ 1.3
平均合用速度(6mm ~觸頭剛合)		0.5 ~ 1.1
觸頭分閘反彈幅值	m	≤ 2
觸頭合閘接觸壓力	N	2400±200 ( 20 -25kA ) 3100+200 ( 31. 5kA )
額定操作順序		0-0.3s-CO-180s-CO

配置
標準配置:按標準接線原理圖接線，包含有防跳裝置。無閉鏡裝置、無過流裝置。無欠壓裝置。

配置	參數	備注
儲能電機	75W	標配
合閘線圈	A(D)C24~220V	標配
分閘線圈	A(D)C24~220V	標配
隔離開關輔助開關	1 開 1 閉 5A	標配
接地開關輔助開關	1 開 1 閉 5A	標配
儲能機構輔助開關	2 開 1 閉 5A	標配
斷路器輔助開關	8 開 8 閉 5A	標配
防跳裝置	A(D)C24~220V	標配
帶電傳感器(感應式)	非接觸式	標配
閉鎖裝置	A(D)C24~220V	選配
過流脫扣器	3.5A、5A	選配
欠壓裝置	A(D)C24~220V	標配

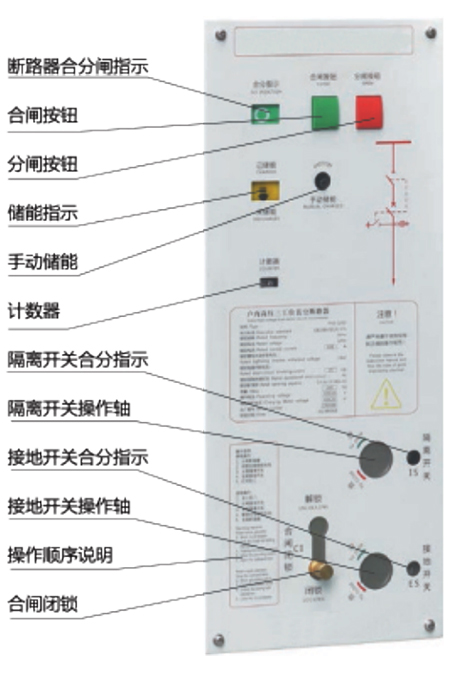

參照右邊的開關操作指示牌，說明如下:
雙重聯鎖:斷路器、隔離開關、接地開關設置強制機械聯鎖操作: 斷路器和隔離開關、接地開關設計防誤操作閉鎖裝置。 隔離開關、接地開關分別是獨立一 根軸分步操作的，兩操作軸之間設置強制機械聯鎖操作， 開關分合閘操作后請從觀察窗確認其各自分合閘狀態。
斷路器、隔離開關、接地開關、柜門的聯鎖
◆ 隔離開關和接地開關相互強制機械聯鎖、二者之間只能二合-， 不能同時合閘;
◆ 接地開關分閘后、隔離開關才能合閘:隔離開關合閘后、接地開關不能合閘。
◆ 合閘閉鎖處于閉鎖位置時，斷路器才能合閘，隔離開關和接地開關不能操作。
◆ 合閘閉鎖處于解鎖位置時，斷路器不能合閘，隔離開關和接地開關才能操作。
◆ 斷路器合閘后，合閘閉鎖不能解鎖，隔離開關和接地開關不能操作。
◆ 接地開關合閘后，才能打開柜門。
◆ 關上柜門后，接地開關才能分閘。

合閘閉鎖的操作
1、閉鎖
旋轉閉鎖操作軸外圈90° ( 解除定位)，朝閉鎖方向推到極限位置再旋轉操作軸外圈90° (定位)。
2、解鎖
旋轉閉鎖操作軸外圈90° ( 解除定位)，朝解鎖鐨方向推到極限位置再旋轉操作軸外圈90° (定位)。
斷路器的操作
手動操作
1.用專用儲能手柄進行儲能。
2、合閘:接合閘按鈕。(如帶合閘閉鎖或欠壓裝置須二次回路通電后方能合閘)
3、分閘:按分閘按鈕。電
動操作
1.二次回路通電后，儲能機構自動儲能。
2、合閘:按控制回路中的合閘按鈕。
3、分閘:按控制回路中的分閘按鈕。
隔離開關的操作
順時針?lè)较驗楦綦x開關分閘。
逆時針?lè)较驗楦綦x開關合閘。
柜門閉鎖的操作
關上柜門即自動解開柜門與接地開關的閉鎖，接地開關合閘后，打開柜門后，接地開關自動閉鎖，不能操作。
