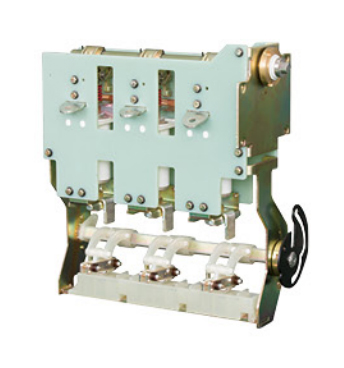

ZN□ (SRM6)-12(V)/630-20 充氣柜斷路器(帶隔離不帶接地)
-
- 產品概述
- 該斷路器主要用于充氣柜，產品采用夾板結構型式，具有安裝簡單方便、開斷性能可靠、使用壽命長、免維護等優點，是充氣柜用真空斷路器的理想替代產品。產品性能符合GB1984-2014《交流高壓斷路器》E2-M2-C2級斷路器的要求。
-

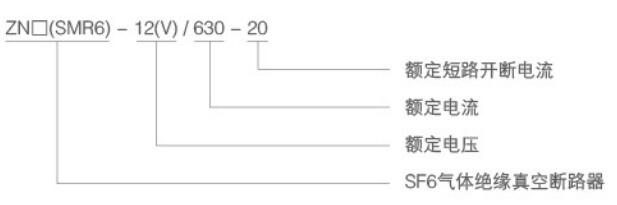

型號及含義
使用環境條件注意事項
● 海拔高度:不超過2000m,震裂度不超過8° ;
● 周圍空氣溫度低于+50℃,不低于-45℃。相對濕度日平均不大于95%，月平均不大于90%;
● 經常性劇烈振動的安裝場所，明顯影響機構性能的水蒸氣、氣體、化學腐蝕性沉積、鹽霧、灰塵污垢及其火災,爆炸危險的安裝場所不適使用;
● 額定SF6氣體壓力: 0.04MPa, SF6氣體符合GB/T12022- -2014《工業六氟化硫》要求。
技術參數

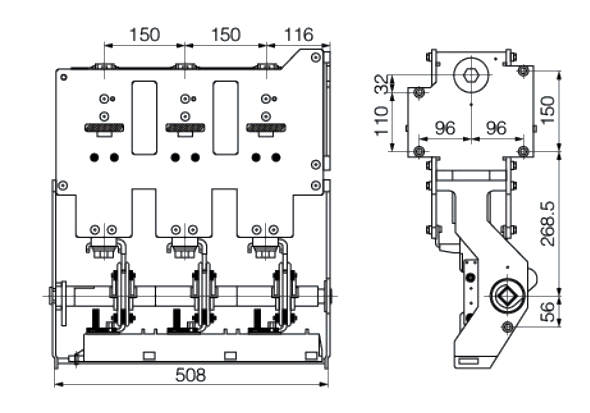

外形及安裝尺寸內容 單位 技術參數 額定電壓 KV 12 額定頻率
Hz 50 額定電流 A 630 額定短時耐受電流 KA 20/25 額定峰值耐受電流 KA 50 額定短路持續時間 s 4 額定短路關合電流 KA 50 理論操作 次數 10000 主回路電阻 μΩ ≤60 1min工頻耐受電壓 KV 38（空氣中）
