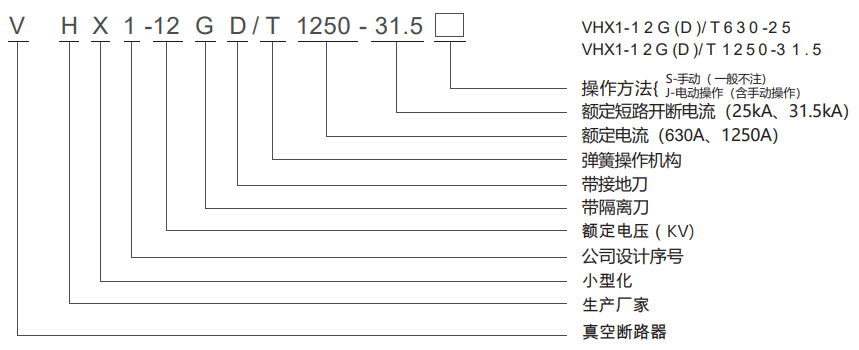

型號含義

型號	名稱
VHX1-12GD	內高壓交流其空斷路器
VHX1-12G2	(上下雙隔離)戶內高壓交流真空斷路器

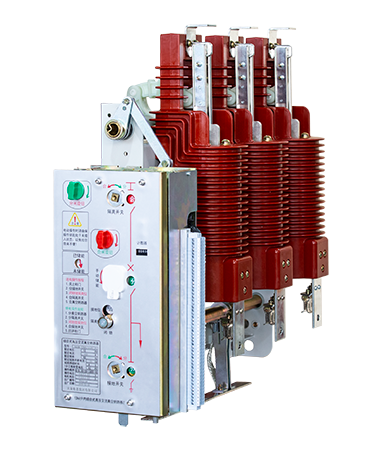

■ 戶內交流高壓真空斷路器

注:如不帶接地開關，接地操作軸起聯鎖作用，外形尺寸不變。
使用環境條件
a. 海拔高度不高于1000m；
b. 周圍環境溫度-25℃ ~+40℃;
c. 相對濕度日平均值不大于95%， 月平均值不大于90%；
d. 周圍空氣應不受腐蝕性或可燃?xì)怏w 、水蒸汽等明顯污染；
e. 沒有火災和爆炸危險的場所；
f. 地震烈度不超過8度 ；傾斜度不超過5度的場所。
主要技術參數

序號	名稱		單位	VHX1-12D
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定電流		A	630	1250
4	額定短路開斷電流		kA	25	31.5
5	額定短路關合電流		kA	63	80
6	額定峰值耐受電流電流		kA	63	80
7	額定短時耐受電流	負荷開關（含隔離開關）	kA/s	25/4	31.5/4
		接地開關	kA/s	25/2	31.5/2
8	主回路電阻		μΩ	≤90	≤60
9	1min工頻耐受電壓（有效值 ) 對地,相間,真空斷口/隔離斷口		kV/kV	42/48
10	全波雷電沖擊耐受電壓（峰 值）對地,相間,真空斷口/隔離斷口		kV/kV	75/85
11	額定單個電容器組開斷電流		A	400
12	機械壽命		次	10000
13	觸頭開距		mm	8-10
14	超行程（觸頭彈簧壓縮長度 )		mm	3-4
15	觸頭磨損累計厚度		mm	3
16	平均合閘速度		m/s	0.5-0.9
17	平均分閘速度		m/s	0.9-1.5
18	額定觸頭壓力		N	2000±200	3100±200
19	觸頭合閘彈跳時間		ms	≤2
20	三相分 、合閘不同期		ms	≤ 1
21	極間中心距		mm	210
22	帶電體之間及相對地距離		mm	≥125
23	真空斷路器儲能操作力矩		N.m	≤80
24	真空斷路器合閘操作力		N	≤10
25	真空斷路器分閘操作力		N	≤10

結構特點：
VHX1-12戶內高壓交流真空斷路器的每一相所有帶電零部件均由單個絕緣套管支撐，集隔離開關、真空斷路器、接地開關為一體，結構緊湊。隔離開關的上出線與母線相連，隔離開關刀閘的轉動端是真空滅弧室的上靜觸頭，真空滅弧室的下出線端相當于接地開關的靜觸頭，有效地節約了在開關柜內的寶貴空間。開關柜母線室與電纜室通過安裝在絕緣套管中間的金屬隔板隔開。操動機構與本體一體構成側裝式結構，具有手動和電動兩用操作方式，“五防”聯鎖機構集成在操作機構箱內。
本組合開關
1.重量輕，是傳統產品重量的五分之三；
2.體積小，是傳統體積的五分之三；帶接地刀分開總高810mm；可裝柜體400（450）*900*1600mm；
3.操作功率小，電機功率是傳統電機的1/2，對應磨損小，壽命長；
4.優化傳動設計，傳動簡單，比傳統開關傳動配件減少1/3，開關分合，開斷更加可靠。
