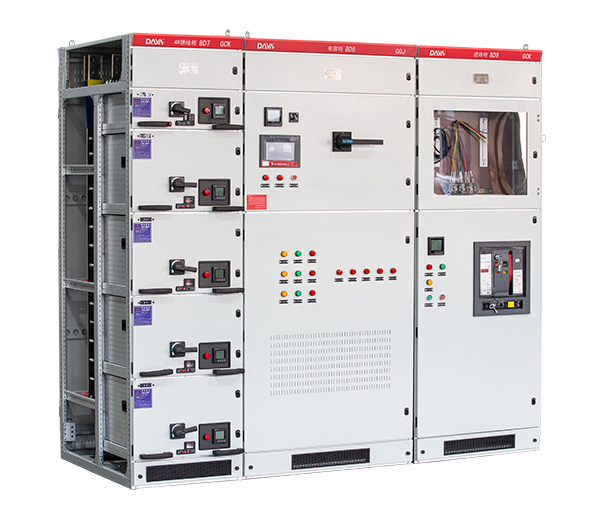

GCK(GCL)型低壓抽出式開關柜
-
- 產品概述
- GCK系列低壓成套開關設備由動力配電中心（PC）柜和電動機控制中心（MCC）兩部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz，******工作電壓至660V，******工作電流至2500A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。
-
工作條件：
⑴. 海拔高度不超過2000米。
⑵. 周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-5℃。
⑶. 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%。
⑷. 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
⑸. 安裝時，與垂直面傾斜不超過5°。
⑹. 本產品適合以下溫度運輸、儲存：-25℃--+55℃。在短時間內（不超過24小時）不超過+65℃。
⑺. 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。
技術參數
額定工作電壓（V）
380
額定絕緣電壓（V）
660
額定工作頻率（Hz）
50
額定工作電流（A）
水平母線
630～2500
垂直母線
1000
額定短時耐受電流
水平母線
80KA（有效值）/1秒
垂直母線
30KA（有效值）/1秒
額定峰值耐受電流
水平母線
176KA
垂直母線
110KA
主電路插接件（A）
200、400
工頻耐壓1分鐘（V）
2500
電氣間隙
＞10
爬電距離
＞12
防護等級
IP30
訂貨說明
操作方式：?jiǎn)蚊娌僮鳌?
安裝方式：離墻安裝。
接線方式：一次回路柜后接線、二次回路柜前、柜后接線。
進出線方式：可以任意從柜頂或柜底進出線。
