為使電纜分接箱的進線(環網供電線路)和出線(用戶供電線路)可停電檢修,應在電纜分接箱內設置負荷開關。負荷開關應能開斷≤600A的有功負荷電流、空載電纜線路的小電容電流、空載變壓器的小電感電流和轉移電流,關合(峰值)50kA的短路電流,耐受20kA的熱穩定電流和(峰值)50kA的動穩定電流,它可以是金屬外殼或絕緣外殼的SF6負荷開關、壓氣式負荷開關等類型。

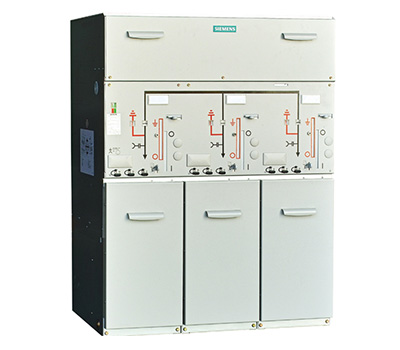

一種常用的具有金屬外殼SF6負荷開關和屏蔽可分離連接器的電纜分接箱(見圖3)是在一個接地的充低壓力SF6的不銹鋼殼體內裝有負荷開關和接地開關(兩者之間有防誤操作閉鎖),殼體上有環氧樹脂澆注的“套管”出口,其介面可與屏蔽可分離連接器接口。這種分接箱免維護、抗洪水短時浸泡、外形尺寸小,但價格貴。

具有絕緣外殼SF6負荷開關和屏蔽可分離連接器的電纜分接箱的負荷開關和接地開關組裝在環氧樹脂澆注的絕緣殼體內,它們是3工位(合、分、接地)的,也用低壓力SF6氣體作為絕緣和開斷介質,密封性能好,防潮防灰。負荷開關和接地開關分別由2臺手力操動機構操作,并有防誤操作閉鎖。這種免維護的緊湊型產品可達8分支(2進6出),價格較前者便宜,有多種分類,適用在環網供電線路和輻射形供電線路的任何場合。

采用壓氣式負荷開關的分接箱技術成熟,無SF6氣體漏泄之慮,可加裝熔斷器,價格更加便宜,唯產品外形尺寸較大。
